SISTEMI DI SUPERVISIONE E
CONTROLLO DA REMOTO

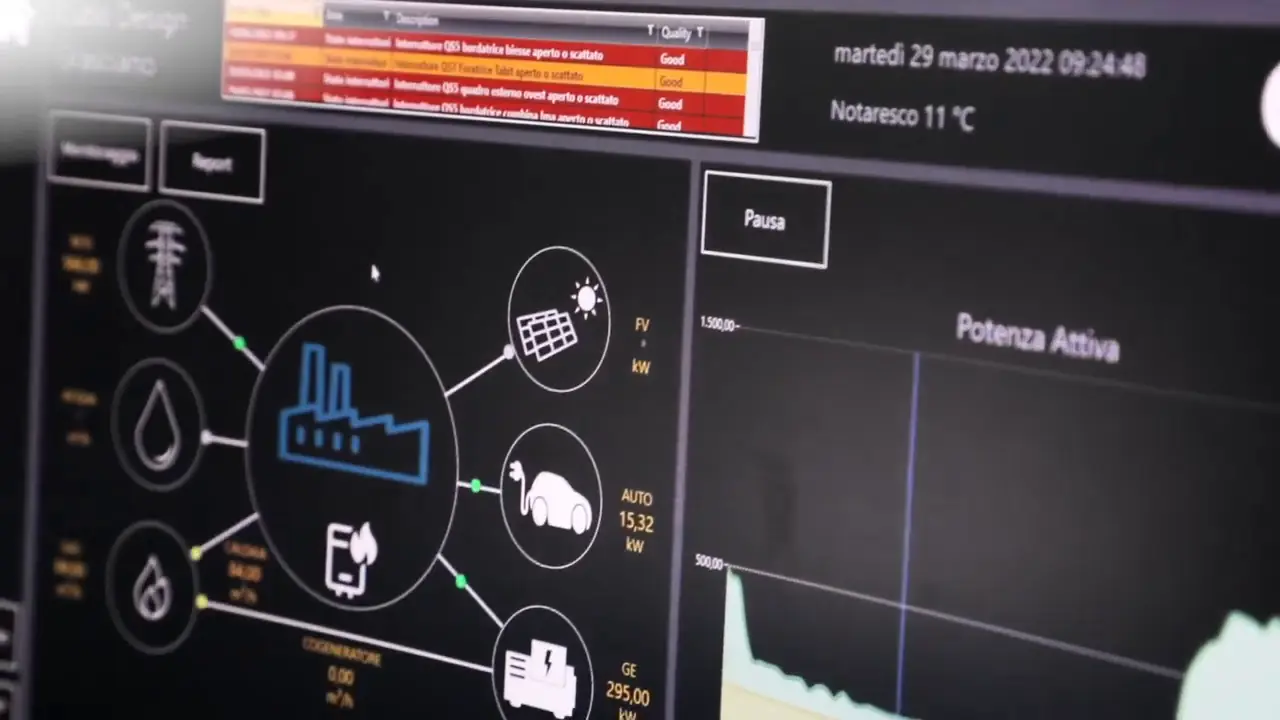

Cos’è un sistema di supervisione e a cosa serve

Schema dei servizi edica: impianti, quadri elettrici, automazione, supervisione e controllo remoto SCADA, rinnovabili

Sapere in ogni momento come stanno lavorando i vostri impianti e poter intervenire prima che un’anomalia diventi un fermo: è questo lo scopo di un sistema di supervisione. Per farlo raccoglie in tempo reale misure, stati e segnalazioni di macchine, quadri elettrici e impianti, ne conserva lo storico e li presenta in modo chiaro, con valori istantanei, grafici degli andamenti e allarmi.

Le finalità di controllo sono due e si completano:

  • Sul posto (controllo locale): in sala controllo o direttamente in impianto, il vostro personale vede stati, misure e allarmi di cabine, quadri e macchine, riconosce subito un’anomalia e interviene sapendo già dove agire.
  • Da remoto: dall’ufficio tecnico, in reperibilità o fuori sede consultate gli stessi dati dal computer o dallo smartphone e, dove previsto, comandate l’impianto a distanza. Molte verifiche non richiedono più un sopralluogo e potete programmare la manutenzione per tempo, guardando gli andamenti invece di aspettare il guasto.

Cosa potete gestire con la supervisione

Seguiamo l’idea dell’industria 4.0 e dell’IoT (Internet of Things), in cui i sistemi vengono connessi in rete per essere poi gestiti, controllati e interfacciati dai clienti stessi nei loro sistemi di gestione spese.

I sistemi di supervisione vi consentiranno di integrare i vostri impianti, gestendone:

  • i consumi elettrici
  • le manutenzioni preventive sui componenti elettrici
  • il controllo delle macchine e degli impianti
  • la visione remota degli impianti e delle macchine
  • l’integrazione di sistemi con differenti protocolli di comunicazione

Permettono inoltre la gestione dei dati in tempo reale, risorsa fondamentale per ogni attività:

  • storicizzazione dei dati
  • disponibilità verso l’esterno dei dati in formati standard

Tre sistemi di supervisione: Lite, Core e Pro

Proponiamo e distribuiamo tre sistemi di supervisione, pensati per impianti ed esigenze diverse. Completano l’offerta le app per smartphone e smartwatch, per avere i dati principali sempre con voi.

edicavision Lite

Leggera e affidabile, studiata per girare in locale (on premise) e in cloud.

->->
edicavision Core

Più strutturata e legata al cloud, riunisce i dati dei vostri impianti in un’unica dashboard.

->->
edicavision Pro

Sistemi SCADA programmati su misura per supervisionare e controllare l’intero processo, sul posto e da remoto.

->->

edicavision Lite: leggera e affidabile, in locale e in cloud

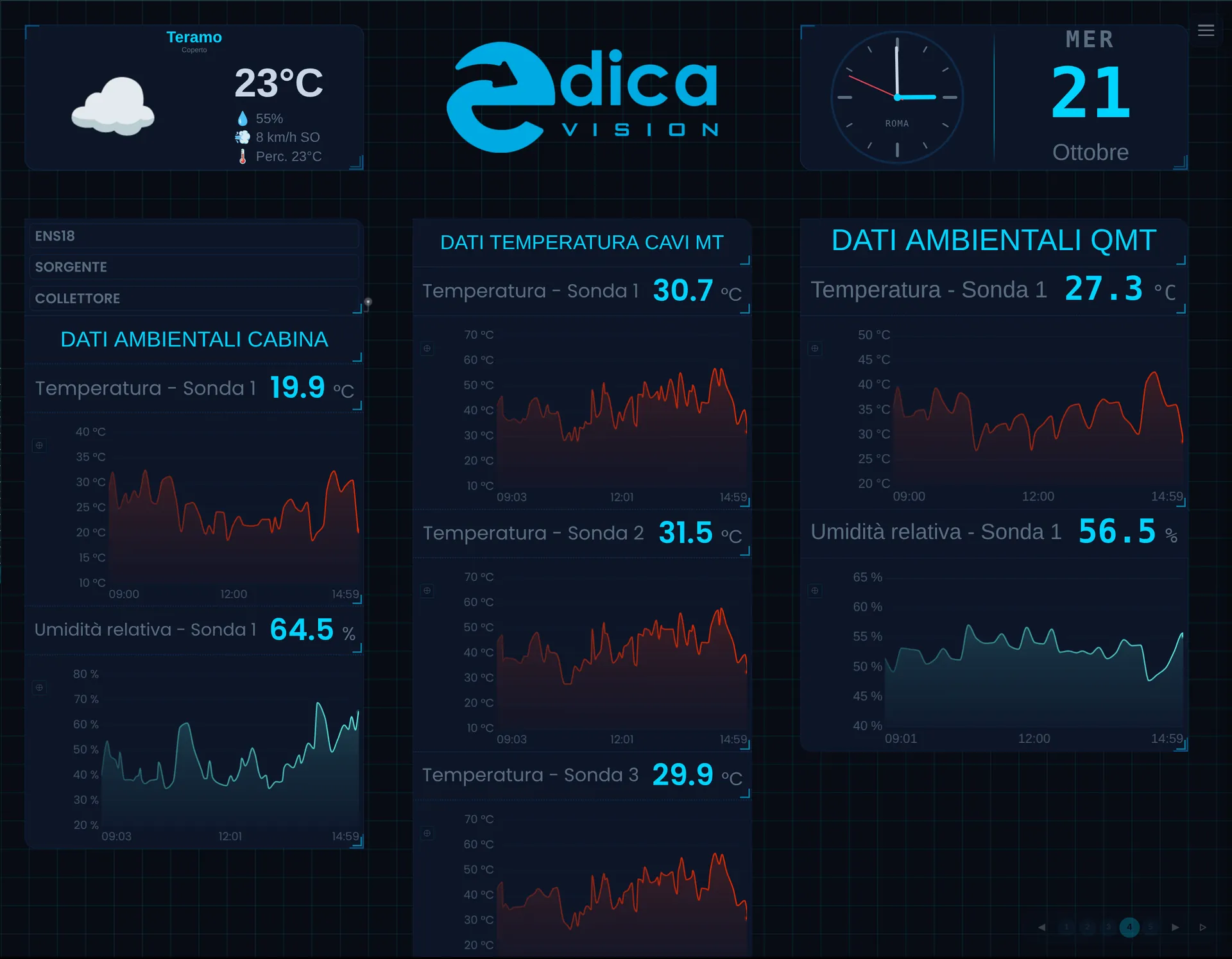

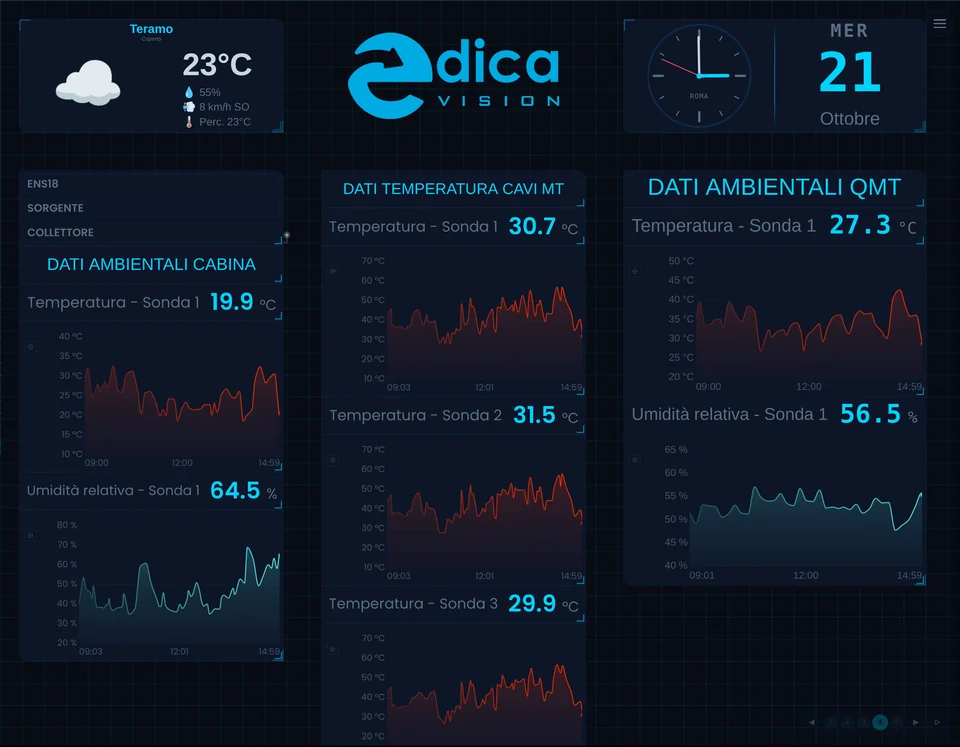

Supervisione Lite: temperatura e umidità di cabina e del quadro MT, temperature dei cavi MT con i grafici di andamento

La Supervisione Lite è la soluzione leggera e affidabile, studiata per girare sia in locale (on premise), cioè presso di voi, sia in cloud. Raccoglie i dati di sonde e apparecchiature in una dashboard a più pagine, con valori in tempo reale, grafici degli andamenti e collegamenti diretti alle pagine di dettaglio.

Le schermate di esempio mostrano la supervisione di una cabina elettrica di media tensione e di un impianto fotovoltaico:

  • Dati ambientali della cabina e del quadro MT: temperatura e umidità relativa rilevate dalle sonde, con il grafico dell’andamento.
  • Temperatura dei cavi MT, misurata da più sonde, per individuare per tempo eventuali surriscaldamenti.
  • Stati di apparecchiature e sicurezze: sezionatori di linea e di terra, interruttore MT e relè di protezione (stato e intervento), porta d’accesso e sensore antiallagamento.
  • UPS di cabina: potenza attiva e tensione in uscita, livello di carica della batteria e pagine dedicate a parametri, stati e allarmi.
  • Inverter fotovoltaici: energia prodotta in totale e grafici della produzione per settimana e per ora.

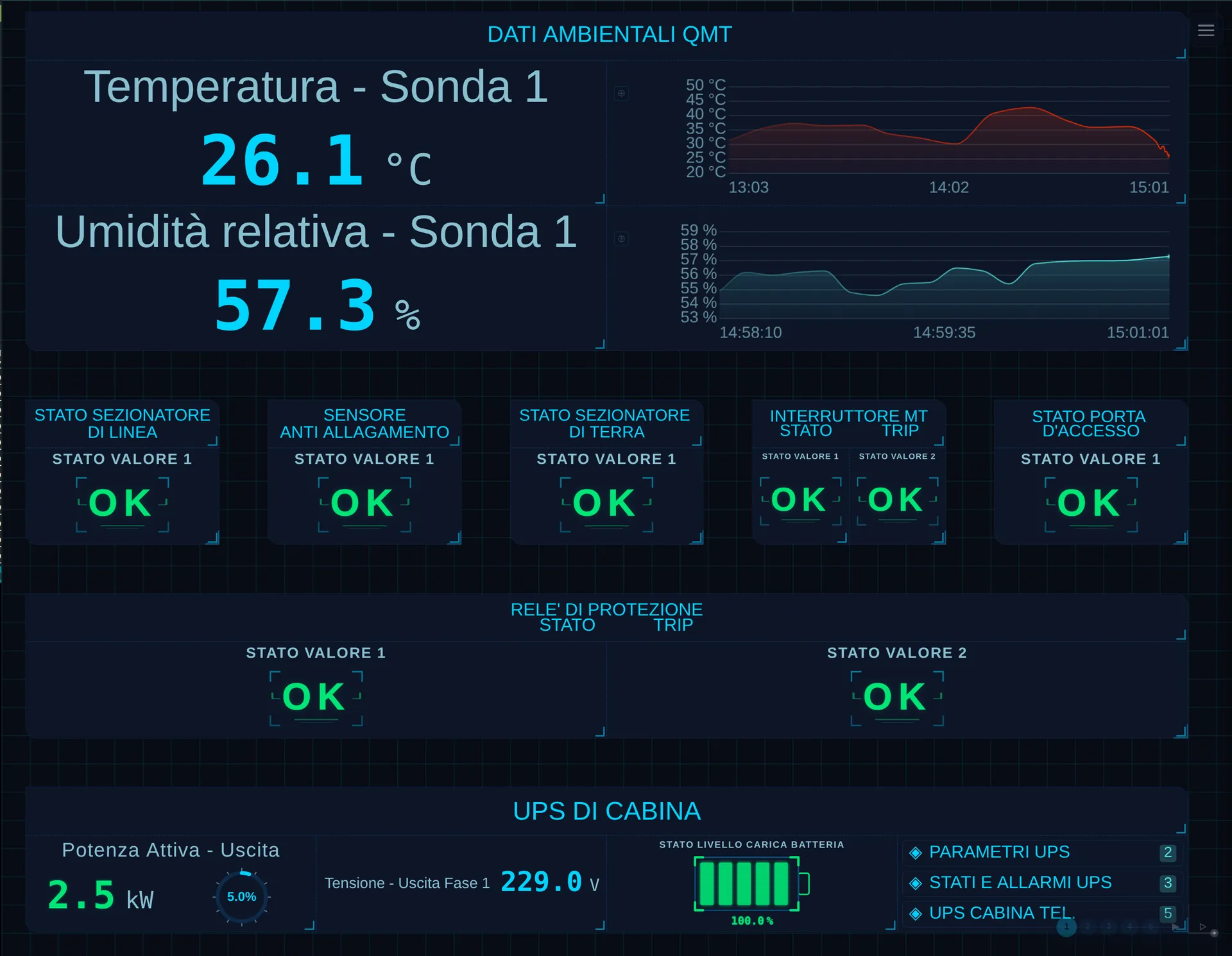

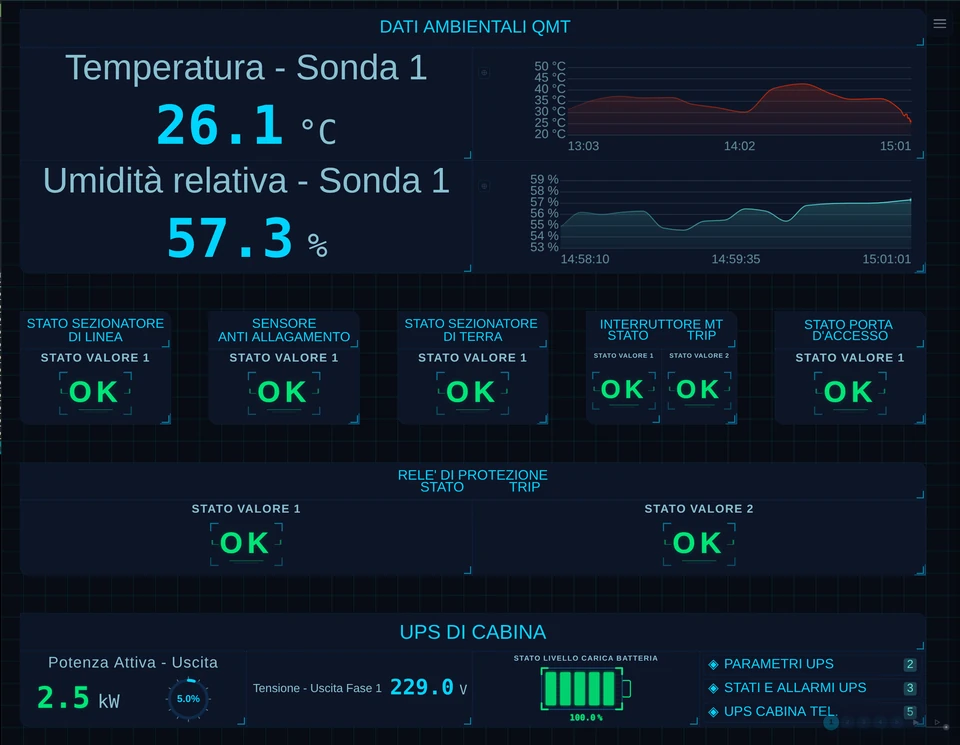

Supervisione Lite: stati di sezionatori, interruttore MT, relè di protezione, porta e allagamento, con l'UPS di cabina

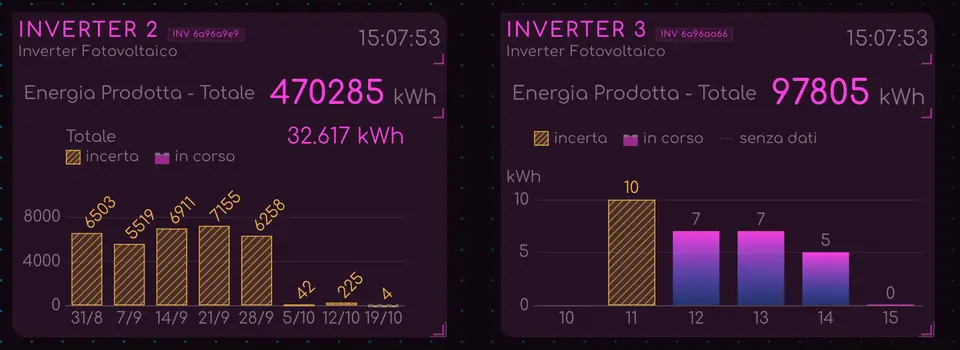

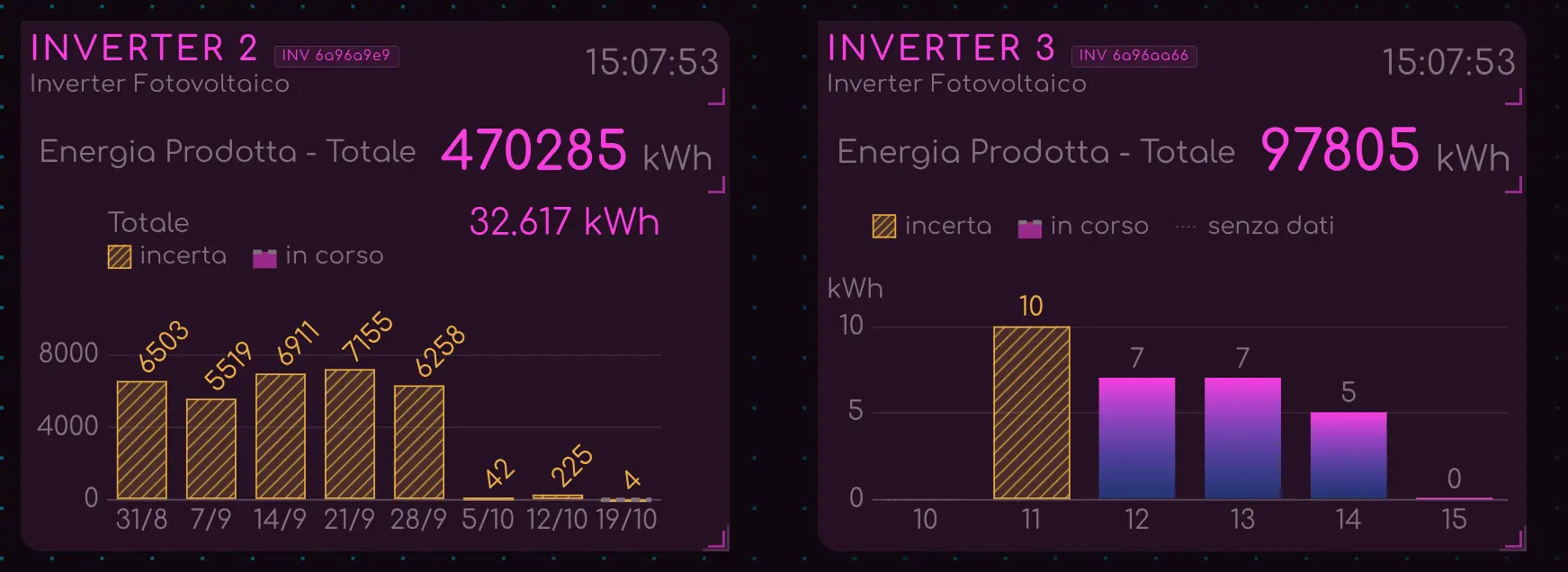

Supervisione Lite: energia prodotta da due inverter fotovoltaici, con la produzione per settimana e per ora

edicavision Core: più strutturata, legata al cloud

La Supervisione Core è la soluzione più strutturata, legata al cloud. Riunisce in un’unica dashboard a schede i dati dei vostri impianti, con valori in tempo reale, indicatori di tendenza e grafici degli andamenti. La schermata di esempio mostra il monitoraggio energetico di una sede: da dove arriva l’energia, dove va e quanto costa.

  • Flussi di potenza tra rete, carichi, fotovoltaico, climatizzazione, stazione di ricarica e accumulo, in un unico schema.
  • Misure per singola voce: consumo generale, prelievo e immissione in rete, fotovoltaico, climatizzazione e stazione di ricarica, ciascuna con potenza istantanea, energia del giorno e andamento della potenza.
  • Continuità e accumulo: potenza, tensione e autonomia della batteria del gruppo di continuità; potenza, energia del giorno e livello di carica dei sistemi di accumulo.
  • Clima e costi: temperatura esterna e interna, meteo e vento; costo istantaneo e del giorno, con l’andamento dei prezzi.
  • Notifiche e dettagli: molte schede hanno le proprie notifiche e diverse rimandano a una pagina di dettaglio.

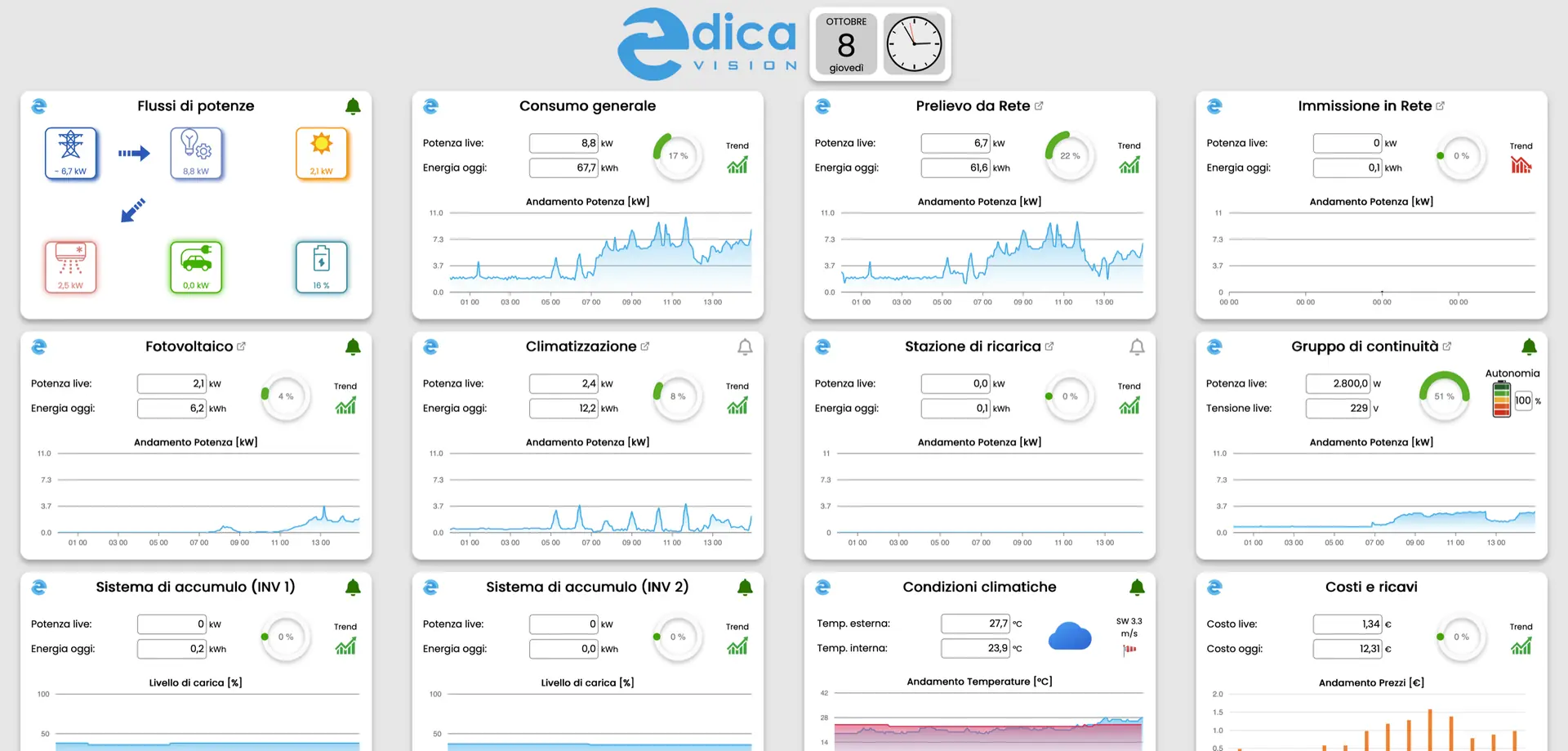

Supervisione Core: dashboard con flussi di potenza, consumi, scambi con la rete, fotovoltaico, UPS, accumulo, clima e costi

edicavision Pro: programmazione sistemi SCADA personalizzati per il controllo remoto

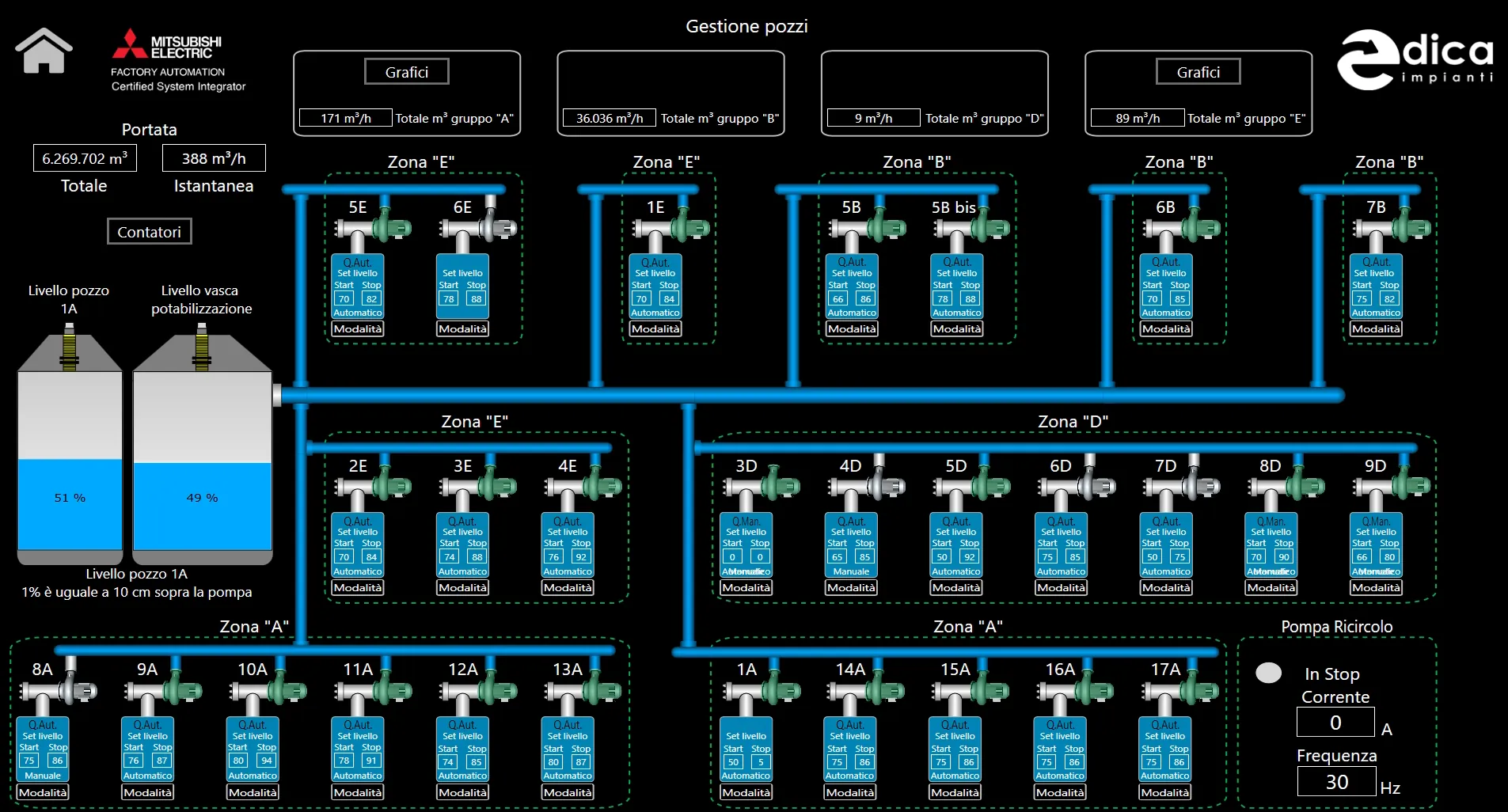

Supervisione Pro: sinottico SCADA della gestione pozzi, con pompe per zona, livelli, portate e pompa di ricircolo

Con la Supervisione Pro programmiamo sistemi SCADA su misura per i vostri impianti: l’intero processo viene rappresentato in sinottici grafici e si può controllare sul posto o da remoto.

Un sistema SCADA (acronimo di “Supervisory Control And Data Acquisition”, cioè “controllo di supervisione e acquisizione dati”) presenta una serie di caratteristiche peculiari capaci di renderlo di grande aiuto all’interno di aziende di qualunque dimensione, dalle PMI alle grandi imprese.

  • Fonte di dati. I software SCADA acquisiscono, processano e archiviano una grande quantità di dati provenienti dai sensori distribuiti all’interno dell’impianto. Queste informazioni possono essere poi utilizzate per ottimizzare ed efficientare i processi produttivi.
  • Tutto sotto controllo. Grazie a interfacce utente ottimizzate e intuitive, i sistemi SCADA sono in grado di rappresentare graficamente l’intero processo produttivo, di tenere sempre sotto controllo i valori e i parametri fondamentali dei vari macchinari e di segnalare con allarmi sonori eventuali anomalie.
  • Architettura aperta e flessibile. L’utilizzo di sistemi SCADA non pone limiti alla possibile espansione e crescita dell’industria. Si tratta di software modulari, caratterizzati da un’architettura aperta e flessibile, che permettono una facile implementazione di nuovi strumenti o macchinari all’interno della fabbrica.
  • Controllo remoto. La supervisione e il controllo dei processi produttivi non richiedono la presenza di ingegneri o tecnici preposti alla gestione del macchinario. I sistemi SCADA, infatti, possono essere collegati a Internet (tramite connessioni protette con VPN, onde evitare di esporsi a inutili attacchi informatici) e controllati tramite un normale browser, anche a centinaia di chilometri di distanza.

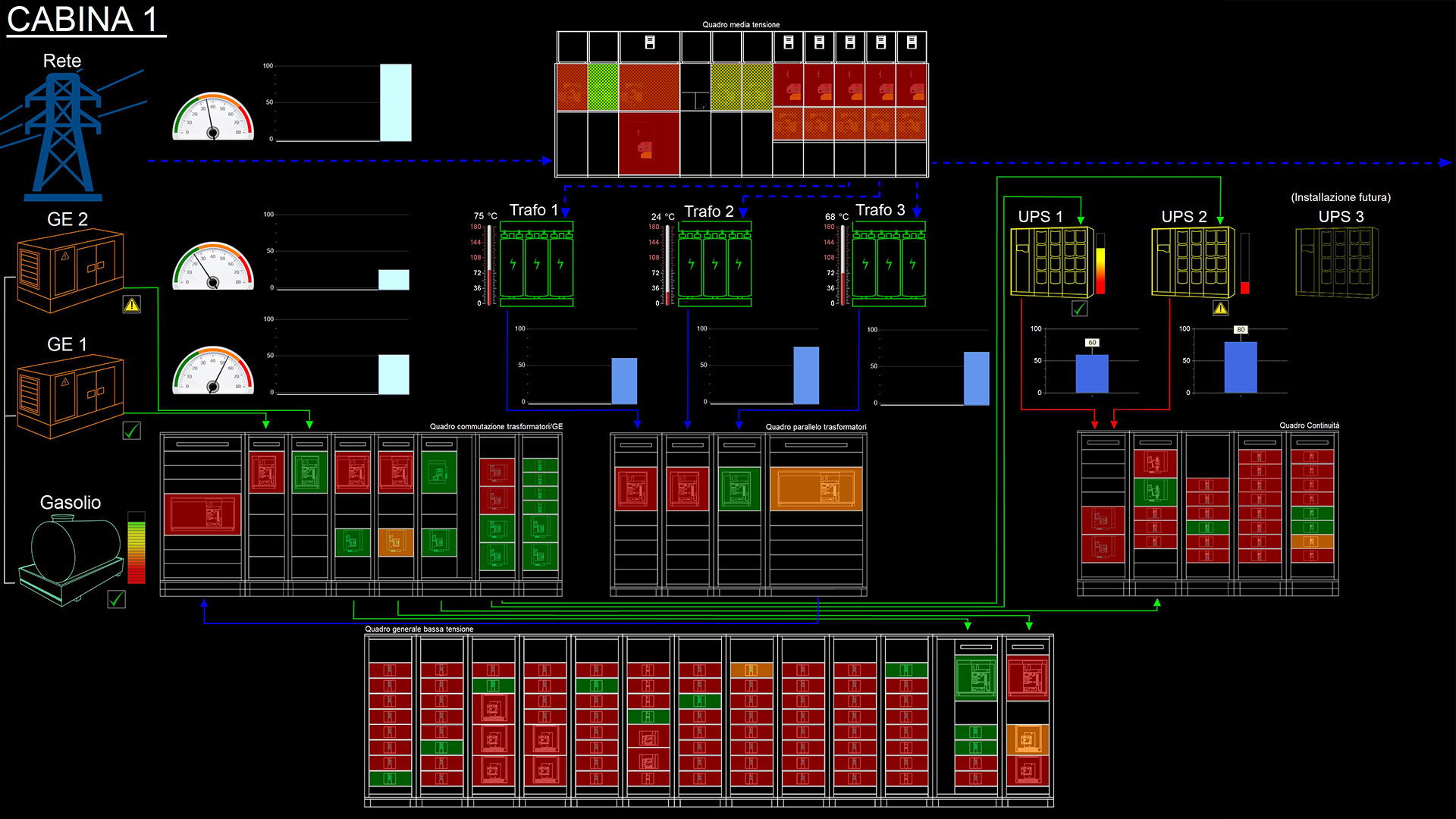

Sinottico SCADA di una cabina elettrica: quadro MT, trasformatori, gruppi elettrogeni, UPS e quadri di bassa tensione

Il ruolo dei sistemi SCADA nell’automazione industriale

L’automazione industriale è uno degli aspetti più importanti nel processo di digitalizzazione della produzione industriale, sia per le PMI sia per la grande industria. Grazie ai sistemi e alle soluzioni offerte dai sistemi SCADA, le aziende possono governare tutte le attività e gestire l’evoluzione di tutti i processi senza che ci sia bisogno dell’intervento continuativo di un ingegnere o tecnico.

Nell’immagine, il sinottico SCADA di una cabina elettrica, con quadro di media tensione, trasformatori, gruppi elettrogeni, UPS e quadri di bassa tensione. Nel nostro portfolio trovate anche un lavoro realizzato secondo la logica dell’industria 4.0, con un sistema SCADA totalmente personalizzato.

La supervisione sempre con voi: app per smartphone e smartwatch

Con l’app per smartphone i dati principali dei vostri impianti sono sempre a portata di mano, anche fuori sede. Le schermate di esempio si riferiscono a una sede con impianto fotovoltaico e accumulo:

  • Flussi in tempo reale: produzione fotovoltaica, consumo, immissione in rete e livello di carica dell’accumulo, in carica o in scarica, con l’orario dell’ultimo aggiornamento.
  • La giornata in sintesi: energia prodotta, consumata, prelevata e immessa, il bilancio ora per ora e le quote di autoconsumo, prelievo e immissione.
  • Costi e risparmio: costo istantaneo e del giorno, e il risparmio calcolato valorizzando l’energia autoconsumata.
  • Meteo e UPS: temperatura esterna e del quadro, condizioni meteo, vento e umidità; potenza, tensione e batteria dell’UPS, con lo stato di sincronismo con la rete.

Dalla barra in basso passate alle sezioni Impianti, Notifiche e Impostazioni.

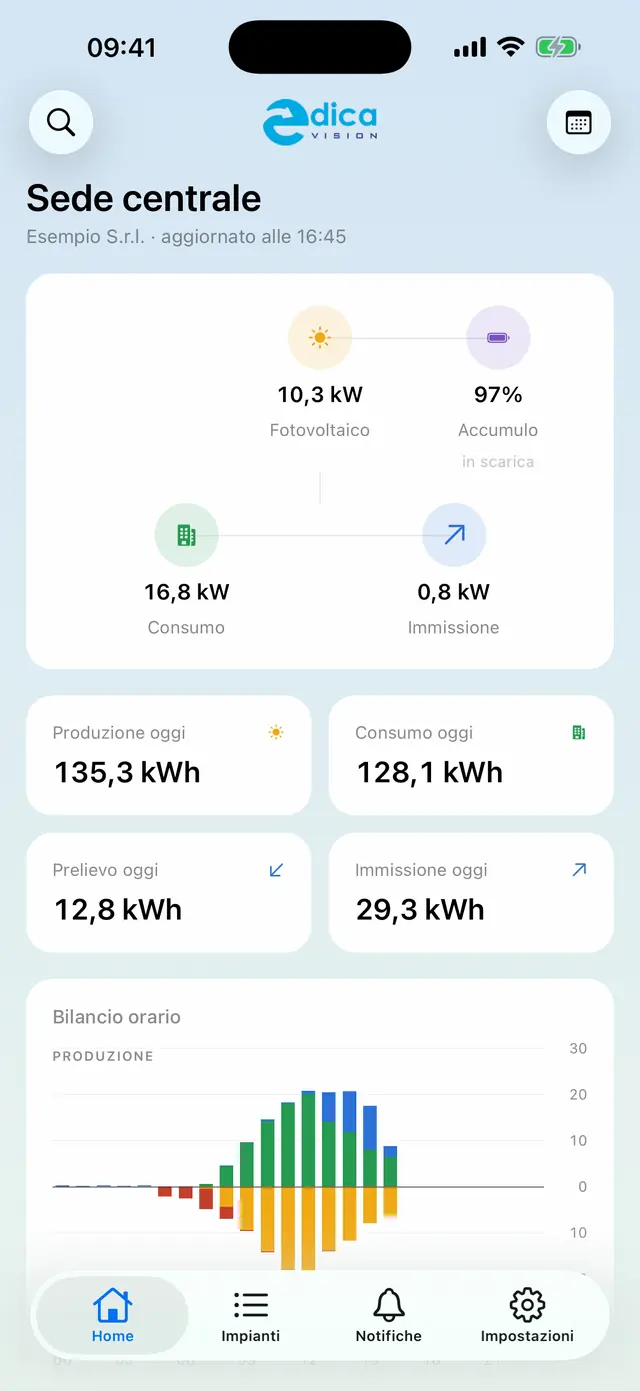

App edica vision su smartphone: flussi tra fotovoltaico, accumulo, consumo e rete, totali di oggi e bilancio orario

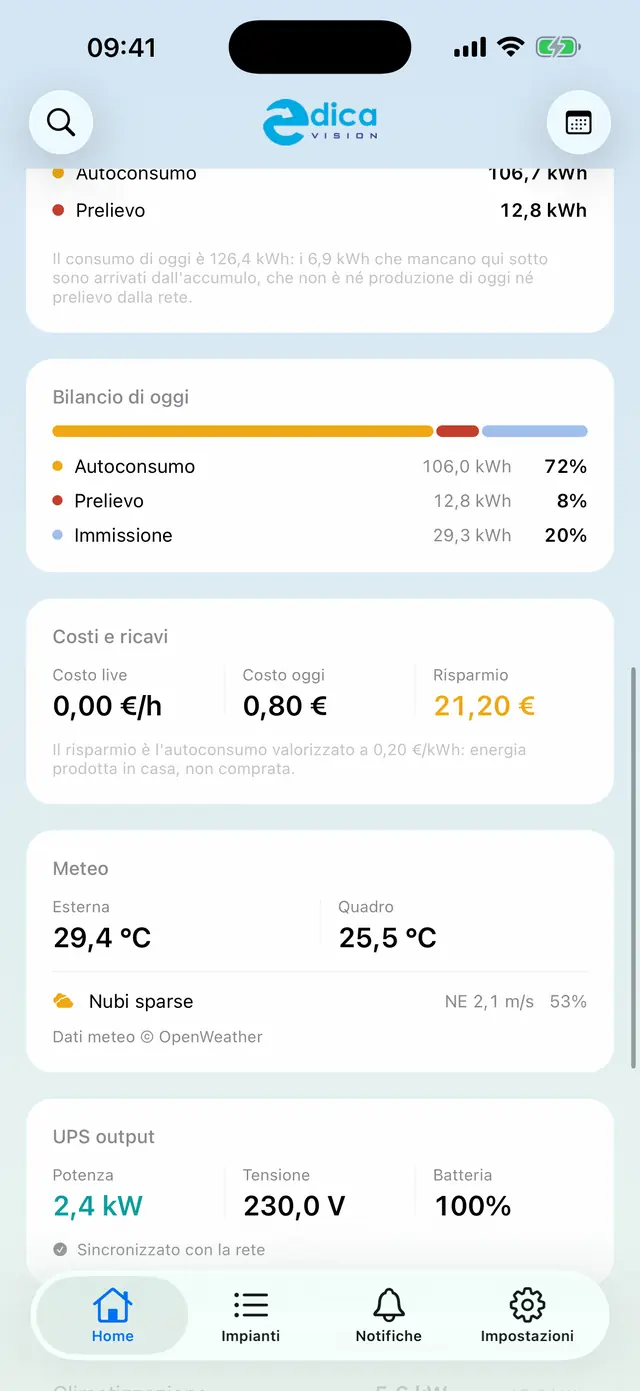

App edica vision su smartphone: bilancio di autoconsumo, costi e risparmio, meteo e stato dell'UPS

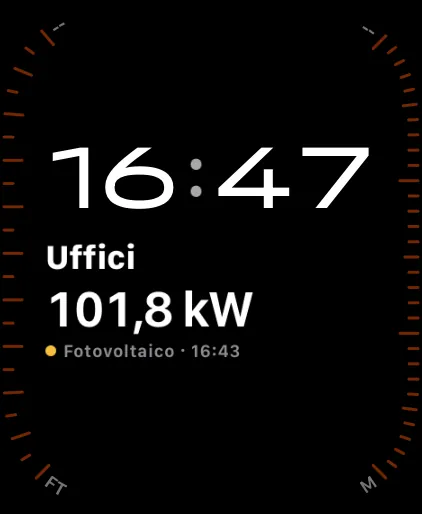

Quadrante di smartwatch con l'ora e la potenza del fotovoltaico della sede Uffici, con l'orario della lettura

Un’occhiata al polso: la supervisione sullo smartwatch

Con l’app per smartwatch il quadrante mostra, insieme all’ora, un valore dell’impianto e l’orario dell’ultima lettura: nell’esempio, la potenza del fotovoltaico della sede “Uffici”. Così sapete come sta lavorando l’impianto senza prendere in mano il telefono.

Lite, Core o Pro? Vi aiutiamo a scegliere

Raccontateci i vostri impianti e che cosa volete tenere sotto controllo: insieme valuteremo se fa per voi la Supervisione Lite, leggera e affidabile, la Supervisione Core, più strutturata e legata al cloud, o un sistema SCADA su misura con la Supervisione Pro.

Compilate il modulo di contatto: sarete ricontattati il prima possibile.
